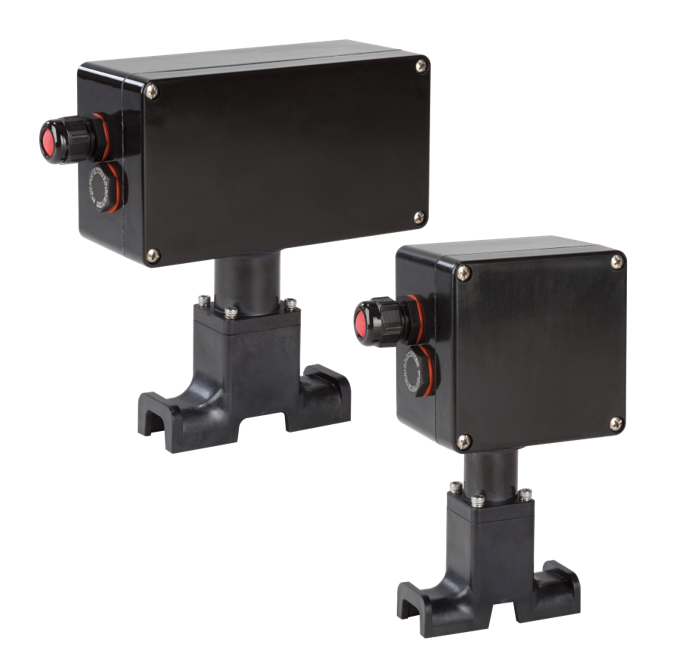

PBS/PBM Aansluitkasten

Voor zelfbegrenzende verwarmingskabel PSB, MSB, HSB+, HTSB

Ex-icon

PBS-PBM

Functies

  • Thermische isolatie mogelijk tot 120 mm
  • Kan op zowel een leiding als op een tankwand gemonteerd worden
  • Inclusief siliconen afwerkset
  • Snelle installatie en onderhoudsvrije werking door de veerklemmen


Markering

Aansluitkast
Ex II 2G Ex e IIC T6 Gb
Ex II 2D Ex tb IIIC T80°C Db

Verwarmingskabel
PSB:
Ex II 2G Ex e IIC T5, T6 G
Ex II 2D Ex tb IIIC T80°C T95°C Db
MSB:
II 2G Ex e IIC 150°C (T3), T4 Gb
II 2D Ex tb IIIC T150°C, T130°C Db
HSB:
II 2G Ex e IIC 200°C (T2),T3, T4 Gb
II 2D Ex tb IIIC T200°C, T195°C,T130°C Db
HSB+:
II 2G Ex e IIC 200°C (T2), T3, T4 Gb
II 2D Ex tb IIIC T200°C, T195°C, T130°C Db
HTSB:
II 2G Ex e IIC 200°C (T2), T3, T4 Gb
II 2D Ex tb IIIC T200°C, T195°C, T130°C Db

Omgevingstemperatuur

min. -55°C
max. hangt van het type verwarmingskabel af.

Certificaten

Duits Engels IBExU12ATEX1099


Beschrijving

PBS enkelvoudige aansluitkast set
Aansluitkast, ontworpen om één BARTEC zelfbegrenzende parallelle verwarmingskabel in aan te sluiten op de voeding. Een siliconen afwerkset is inbegrepen in elke PBS-set.

PBM meervoudige aansluitkast set
Power Junction Box, ontworpen om maximaal drie BARTEC zelfbegrenzende parallelle verwarmingskabels aan te sluiten op de voeding, een splitsing of een T-stuk te vormen. Elke PBM-kit bevat twee siliconen afwerksets.
PBS- en PBM-sets zijn ook verkrijgbaar met M32-kabelwartels en 10 mm² Ex e-veerklemmen als de aders grotere afmetingen hebben.


Technische Data*

Beschermingsklasse
IP 66
Afmeting
Zie datasheet
Materiaal Behuizing: Polyester
Voet: PPS, glasvezel versterkt
Stroom max. 32A

*Raadpleeg de documentatie voor meer gedetailleerde informatie.


Documentatie

Data Sheet – PBS/PBM Aansluitkast
Duits Engels

Installatie Instructies – PBM-200-E | PBM-200-E10
Duits Engels
